ダイアログ
	テキスト形式
	説明

ダイアログ

①荷重ケース

Ｘ方向

Ｘ方向の水平荷重を加え、解析した荷重ケース名を指定します。

Ｙ方向

Ｙ方向の水平荷重を加え、解析した荷重ケース名を指定します。

②重心の計算方法

重心の計算方法を選択します。
｢0:質量重心｣、｢1:層せん断力作用点｣のいずれかを指定します。

｢質量重心｣	：	節点の質量と付加質量の累加を用いて計算します。
｢層せん断力作用点｣	：	水平荷重(｢X方向荷重ケース名｣｢Y方向荷重ケース名｣)による部材の水平せん断力を用いて計算します。

計算方法は、『概要編(PDF)』の｢5.2.1 重心｣を参照してください。

③剛心の計算方法

剛心の計算方法を選択します。
｢0:改良理論式｣、｢1:技術基準式｣のいずれかを指定します。
計算方法は、『概要編(PDF)』の｢5.2.2 水平剛性、剛心、ねじり剛性、加力方向の水平剛性｣を参照してください。

テキスト形式

説明

1. 層を有する立体フレームに対して、Ｘ、Ｙ方向の水平荷重により生じる応力と変形の分布により、各層の重心、剛性率、偏心率などを『概要編(PDF)』の｢第5章 剛性率･偏心率の計算法｣により計算することができます。
2. 剛性率･偏心率計算を行います。

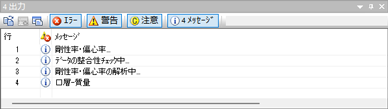

   [メッセージウィンドウ]に警告、エラーメッセージなどが表示されます。

   計算中の警告、エラーメッセージについては『メッセージ一覧』を参照してください。

   計算終了後、自動的に剛性率、偏心率の計算結果を[出力ウインドウ]に表示します。
   出力ウィンドウを閉じた後、再度計算結果を表示する場合は、【剛性率･偏心率計算結果の出力】を実行します。
